格兰富TP 100 - 260/4 A-F-A-DBUE 3 x400d / 690 y 50赫兹
产品编号:96162080

TP 100 - 260/4 A-F-A-DBUE

短背的,单级蜗壳泵与管道吸入和排出港口。top-pull-out泵的设计,即动力头(电机、水泵扬程和叶轮)可以删除维护或服务而泵壳体仍在管道工程。泵是配备了一个平衡的密封胶圈。轴封是根据EN 12756。管道工程通过PN 25 DIN法兰连接(EN 1092 - 2和ISO 7005 - 2)。泵是配备了一个风扇冷却异步电动机。

现在购买

订单信息

下载

规范

液体:
注入的液体:		水
液体温度范围:		0 . .150°C
液体温度在操作:		20°C
密度:		998.2公斤/ m³

技术:
速度泵数据:		1460转
额定流量:		140 m³/ h
额定水头:		18米
实际叶轮直径:		275毫米
主要的轴封:		DBUE

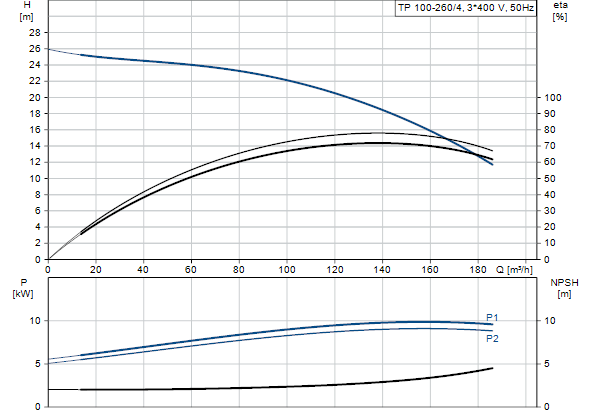

曲线公差:		ISO9906:2012 3 b

材料:
泵壳体:		球墨铸铁
		EN-JS1020
		ASTM 395
叶轮:		球墨铸铁
		EN-JS1030
		ASTM 536 60-40-18

安装:
环境温度范围:		-30 . .60°C
最大工作压力:		25条
法兰标准:		喧嚣
管道连接:		DN 125 / 100 DN
泵吸入口:		DN 125
泵出口:		DN 100
压力等级:		PN 25
以港到港长度:		543毫米
电机法兰尺寸:		FF300

电子数据:
发动机类型:		160毫安
即效率类:		IE3
额定功率- P2:		11千瓦
权力(P2)所需的泵:		11千瓦
电源频率:		50赫兹
额定电压:		3 x 380 - 415 D / 660 - 690 Y V
额定电流:		2 - 20 21日,4/12 - 12 0
起动电流:		710 - 810年%
Cosφ-功率因数:		0,86 - 0,81
额定转速:		1470 - 1475转
效率:		91年IE3, 4%
电动机在满载效率:		91.4%
电动机效率在3/4负载:		92.1%
电动机效率在1/2负载:		91.6%
极数:		4
外壳类(IEC 34-5):		55尘埃/喷射
绝缘等级(IEC 85):		F

其他:
净重:		241公斤
总重量:		271公斤
海运体积:		0.724 m³
