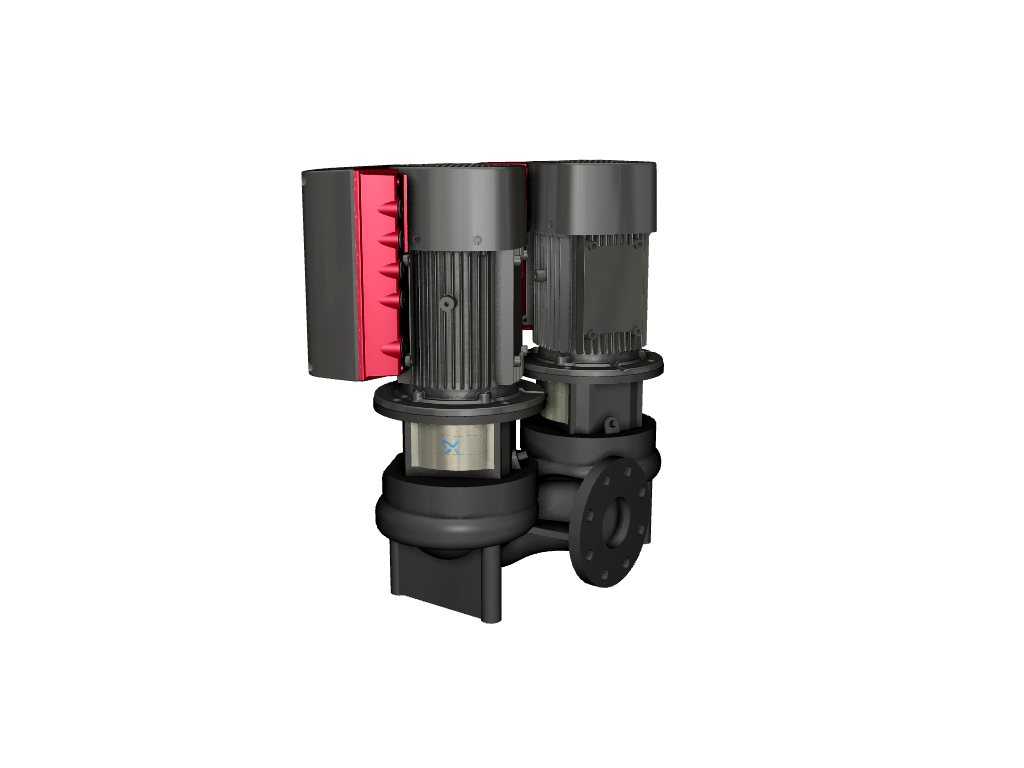

Grundfos TPED 80-210/2-A-F-A-BAQE 3X400 50HZ
产品编号:99114541

tp 80 - 210/2 A-F-A-BAQE

单级，紧密耦合，蜗壳双头泵具有相同直径的在线吸入和排出口。双头泵采用两个平行动力头设计。该泵采用顶抽式设计，即动力头(电机、泵头和叶轮)可拆卸以进行维护或维修，而泵壳则保留在管道中。每个动力头都装有不平衡橡胶波纹管密封。轴封符合en12756。管道连接通过pn16 DIN法兰(EN 1092-2和ISO 7005-2)。每个动力头都装有风扇冷却，永磁同步电机相同的大小。所述电机包括电机终端盒中的变频器和PI控制器。这使电机速度的连续可变控制，这再次使性能适应给定的要求。

Grundfos TPED 80-210/2-A-F-A-BAQE 3X400 50HZ

订单信息

下载

规范

液体:
注入的液体:		水
液体温度范围:		0 . .120°C
操作时液体温度:		20°C
密度:		998.2公斤/ m³

技术:
泵转速数据:		2920转
额定流量:		53.5 m³/ h
额定水头:		16.6米
实际叶轮直径:		125毫米
主要的轴封:		BAQE
曲线公差:		ISO9906:2012 3 b

材料:
泵壳体:		铸铁
		EN-JL1040
		ASTM A48-40 B
叶轮:		铸铁
		EN-JL1030
		ASTM A48-30 B

安装:
环境温度范围:		-20 . .50°C
最大工作压力:		16条
法兰标准:		喧嚣
管道连接:		DN 80
压力等级:		PN 16
以港到港长度:		360毫米
电机法兰尺寸:		FF215

电子数据:
发动机类型:		112 mc
即效率类:		IE5
额定功率- P2:		2 x 4kw
电源频率:		50赫兹
额定电压:		3 × 380- 500v
额定电流:		7 60-6 20
Cos -幂因子:		0, 92 - 0, 87
额定转速:		360 - 4000转
效率:		92年,2%
外壳等级(IEC 34-5):		IP55
绝缘等级(IEC 85):		F

其他:
最小效率指数MEI≥:		0.69
ErP状态:		EuP独立/刺激。
净重:		145公斤
总重量:		165公斤
海运体积:		0.52 m³
