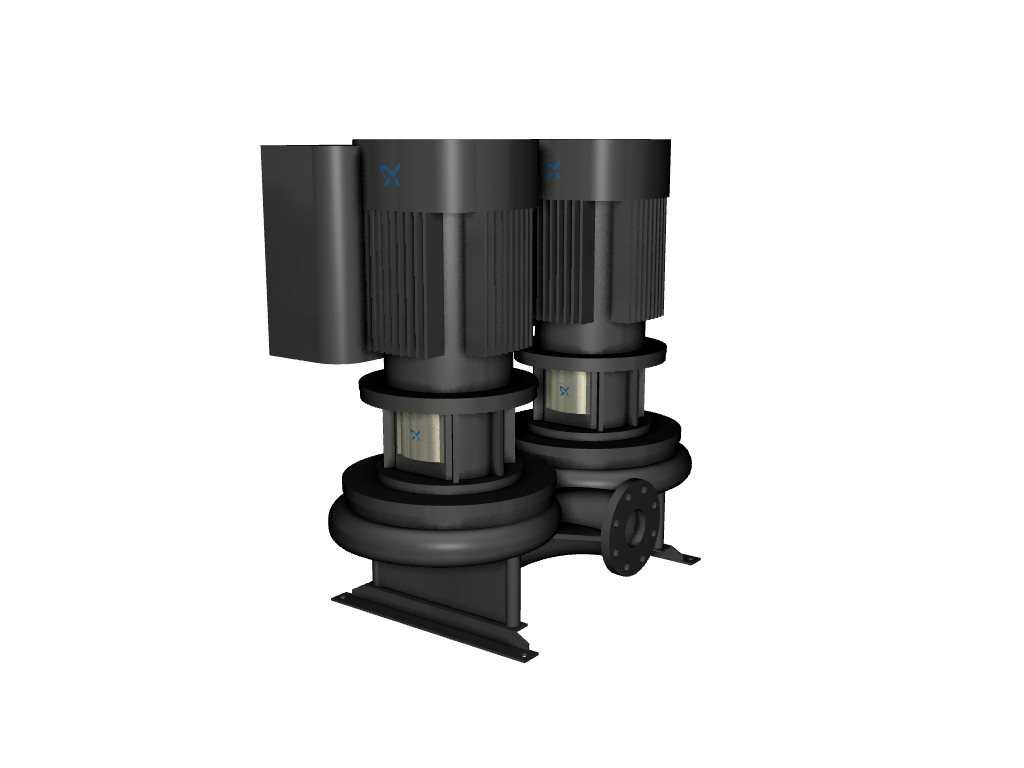

Grundfos TPED 80-340/4-A-F-A-BAQE 3X400 50HZ
产品ID: 96110230

Tped 80-340/4 a-f-a-baqe

单级，紧密耦合，蜗壳双头泵具有相同直径的在线吸入和排出口。双头泵采用两个平行动力头设计。该泵采用顶抽式设计，即动力头(电机、泵头和叶轮)可拆卸以进行维护或维修，而泵壳则保留在管道中。每个动力头都装有不平衡橡胶波纹管密封。轴封符合en12756。管道连接通过pn16 DIN法兰(EN 1092-2和ISO 7005-2)。每个动力头都装有一个相同大小的风扇冷却异步电机。所述电机包括电机终端盒中的变频器和PI控制器。这使电机速度的连续可变控制，这再次使性能适应给定的要求。

订单信息

下载

规范

液体:
注入的液体:		水
液体温度范围:		0 . .120°C
操作时液体温度:		20°C
密度:		998.2公斤/ m³

技术:
泵转速数据:		1460转
额定流量:		80.9 m³/ h
额定水头:		28.3米
实际叶轮直径:		309毫米
主轴密封:		BAQE
曲线公差:		ISO9906:2012 3 b

材料:
泵壳体:		铸铁
		EN-JL1040
		Astm a48-40 b
叶轮:		铸铁
		EN-JL1030
		Astm a48-30 b

安装:
环境温度范围:		-20 . .40°C
最大工作压力:		16条
法兰标准:		喧嚣
管道连接:		DN 80
压力等级:		PN 16
以港到港长度:		620毫米
电机法兰尺寸:		FF300

电子数据:
发动机类型:		160 mb
IE效率类:		IE3
额定功率- P2:		2 × 11 kW
电源频率:		50赫兹
额定电压:		3 × 380- 480v
额定电流:		22日,0 17、8
Cos -幂因子:		0, 91 - 0, 90
额定转速:		240 - 1750转
效率:		91年IE3, 4%
极数:		4
外壳等级(IEC 34-5):		IP55
绝缘等级(IEC 85):		F

其他:
最小效率指数MEI≥:		0.70
ErP状态:		EuP独立/刺激。
净重:		512公斤
总重量:		543公斤
海运体积:		1.52 m³
