Grundfos TPE2 50-120-N-A-F-I-BQQE
产品ID：98416594

TPE2 50-120-N A-F-I-BQQE

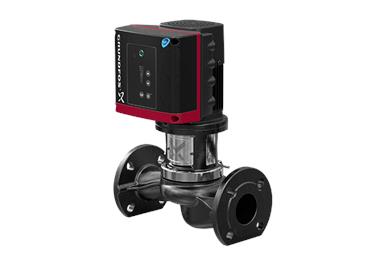

单阶段，紧密耦合的旋转泵，带有在线吸力和相同直径的放电端口。该泵是最高弹出的设计，即可以卸下电动头（电机，泵头和叶轮）进行维护或服务，而泵壳保留在管道中。轴密封根据EN 12756表示。管道连接是通过PN 6/10 DIN法兰（EN 1092-2和ISO 7005-2）。该泵装有风扇冷却的永久性同步电动机。电动机在电机端子盒中包含一个频转换器和PI控制器。这使电动机速度的不断变化控制，这再次使性能适应给定的要求。

订单信息

下载PDF

规格

液体：
泵送液体：		水
液体温度范围：		-25 .. 120°C
操作过程中的液体温度：		20°C
密度：		998.2 kg/m³

技术的：
泵数据的速度：		3430 rpm
额定流程：		20.6立方米/H
评分头：		7.7 m
实际的叶轮直径：		74毫米
主轴密封：		bqqe

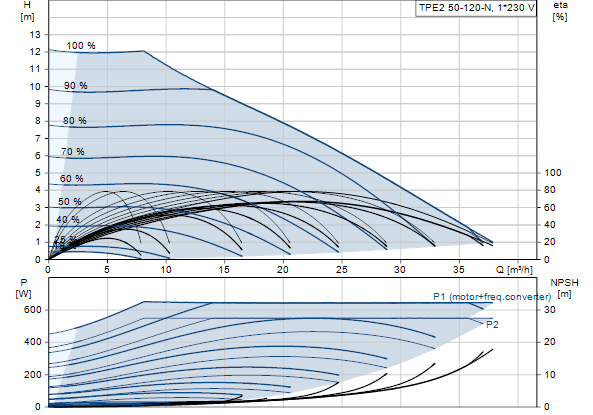

曲线公差：		ISO9906：2012 3B

材料：
泵外壳：		不锈钢
		Din W.-nr.1.4308
		ASTM CF8
叶轮：		复合PES/pp 30％GF

安装：
环境温度范围：		-20 .. 50°C
最大工作压力：		10条
法兰标准：		din
管道连接：		DN 50
压力等级：		PN 6/10
电动机的法兰尺寸：		56c

电气数据：
电机类型：		71a
IE效率课：		IE5
额定功率-P2：		0.55 kW
主频率：		50 Hz
额定电压：		1 x 200-240 V
额定电流：		3,45-2,90 a
cos phi-功率因数：		0,98
额定速度：		360-4000 rpm
效率：		85,3％
外壳类（IEC 34-5）：		IP55
绝缘班（IEC 85）：		F

其他：
最低效率指数，MEI≥：		0.7
净重：		25公斤
总重量：		32.2公斤
运输量：		0.1立方米
