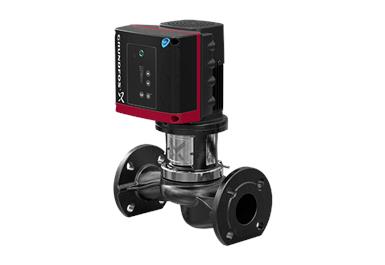

格兰富TPE 80 - 270/4 - a - f - a - bqqe 3 x400 50赫兹 |
TPE 80 - 270/4 A-F-A-BQQE

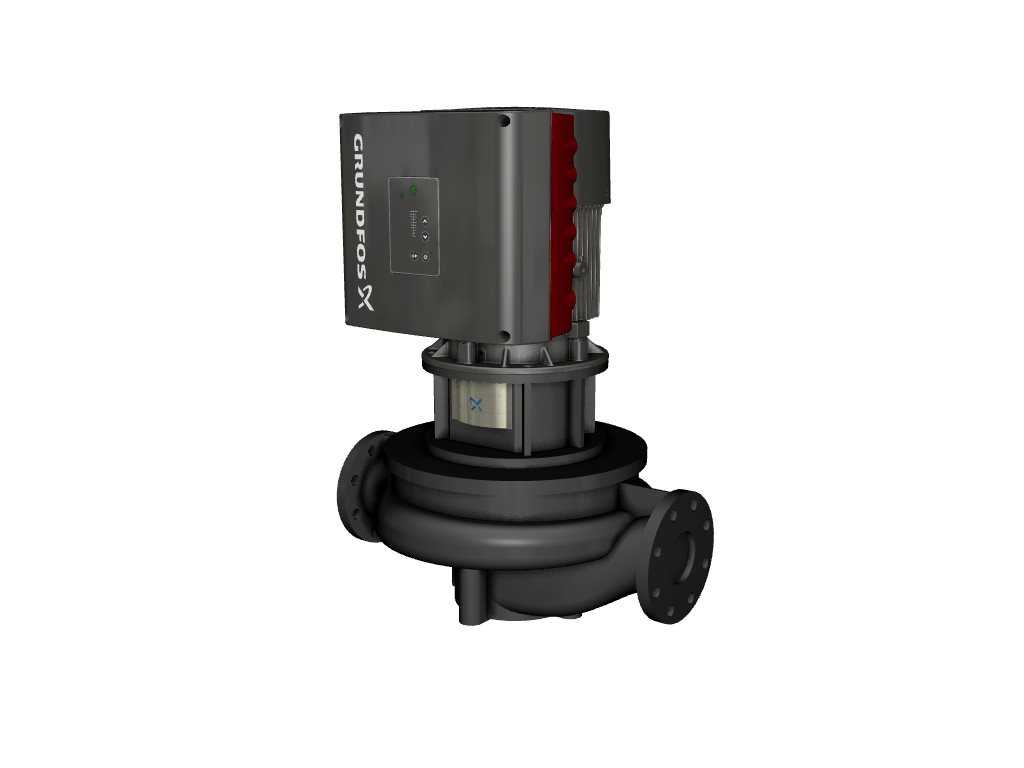

短背的,单级蜗壳泵与管路吸入和排出端口相同的直径。top-pull-out泵的设计,即动力头(电机、水泵扬程和叶轮)可以删除维护或服务而泵壳体仍在管道工程。泵安装了一个不平衡的橡胶波纹管密封。轴封是根据EN 12756。管道工程通过PN 16 DIN法兰连接(EN 1092 - 2和ISO 7005 - 2)。配备了一个风扇冷却泵,永磁同步电动机。电机包括变频器和电动机接线盒的PI控制器。这使连续变量控制电机的速度,这使得适应给定要求的性能。
规范
| 液体: | ||
| 注入的液体: | 水 | |
| 液体温度范围: | -25 . .120°C | |
| 液体温度在操作: | 20°C | |
| 密度: | 998.2公斤/ m³ | |
| 技术: | ||
| 速度泵数据: | 1455转 | |
| 额定流量: | 79 m³/ h | |
| 额定水头: | 22.7米 | |
| 实际叶轮直径: | 279毫米 | |
| 主要的轴封: | BQQE | |
| 曲线公差: | ISO9906:2012 3 b | |
| 材料: | ||
| 泵壳体: | 铸铁 | |
| EN-JL1040 | ||
| ASTM A48-40 B | ||
| 叶轮: | 铸铁 | |
| EN-JL1030 | ||
| ASTM A48-30 B | ||
| 安装: | ||
| 环境温度范围: | -20 . .50°C | |
| 最大工作压力: | 16条 | |
| 法兰标准: | 喧嚣 | |
| 管道连接: | DN 80 | |
| 压力等级: | PN 16 | |
| 以港到港长度: | 620毫米 | |
| 电机法兰尺寸: | FF265 | |
| 电子数据: | ||
| 发动机类型: | 132年mh | |
| 即效率类: | IE5 | |
| 额定功率- P2: | 7.5千瓦 | |
| 电源频率: | 50赫兹 | |
| 额定电压: | 3 x 380 - 500 V | |
| 额定电流: | 14日,1 - 11,1 | |
| Cosφ-功率因数: | 0,93 - 0,89 | |
| 额定转速: | 180 - 2200转 | |
| 效率: | 92年,2% | |
| 外壳类(IEC 34-5): | IP55 | |
| 绝缘等级(IEC 85): | F | |
| 其他: | ||
| 最低效率指数,梅≥: | 0.70 | |
| ErP状态: | EuP独立/刺激。 | |
| 净重: | 180公斤 | |
| 总重量: | 213公斤 | |
| 海运体积: | 1.12 m³ | |
| 挪威联盟号: | NRF没有9043654 | |
|
