格兰富TP 50-60/4-A-F-A-BQQE 400Y 50HZ
产品编号:98957974

TP 50-60/4 A-F-A-BQQE

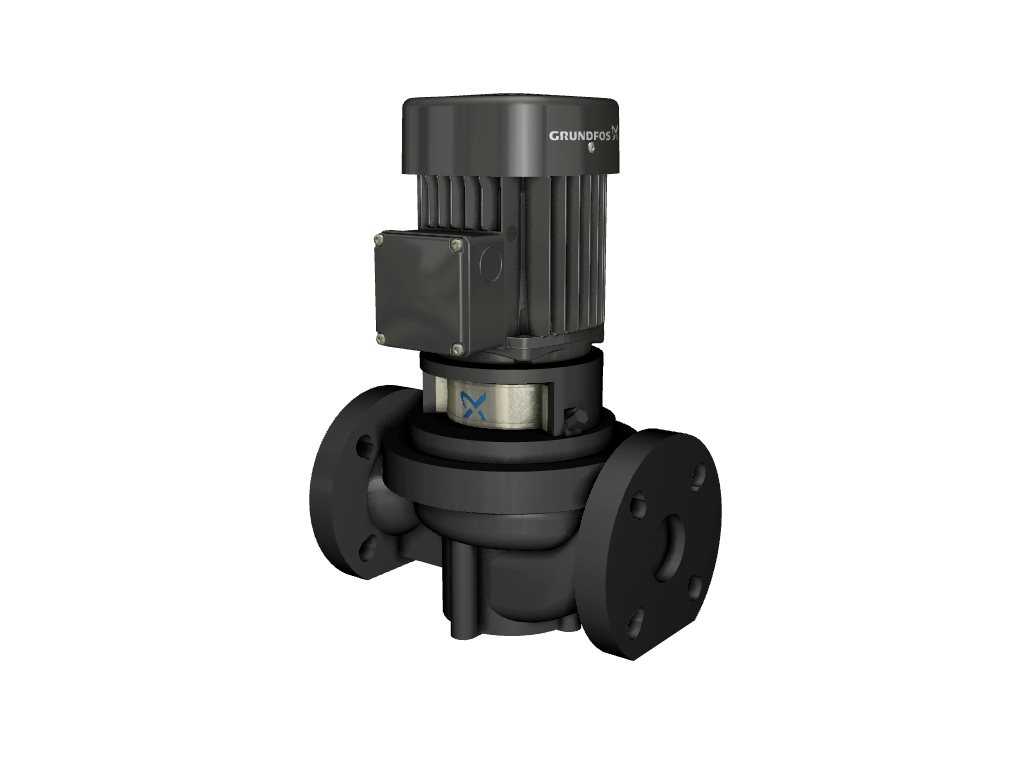

单级、紧密耦合、蜗壳泵，具有相同直径的直线吸入和排出端口。该泵为顶拔式设计，即动力头(电机、泵头和叶轮)可以拆卸下来进行维护或维修，而泵壳仍留在管道中。该泵装有不平衡橡胶波纹管密封。轴封符合en12756标准。管道连接通过pn6 /10 DIN法兰(EN 1092-2和ISO 7005-2)。该泵装有一个风扇冷却的异步电动机。

订单信息

下载

规范

液体:
注入的液体:		水
液体温度范围:		-25 . .120°C
运行时液体温度:		20°C
密度:		998.2公斤/ m³

技术:
泵转速数据:		1430转

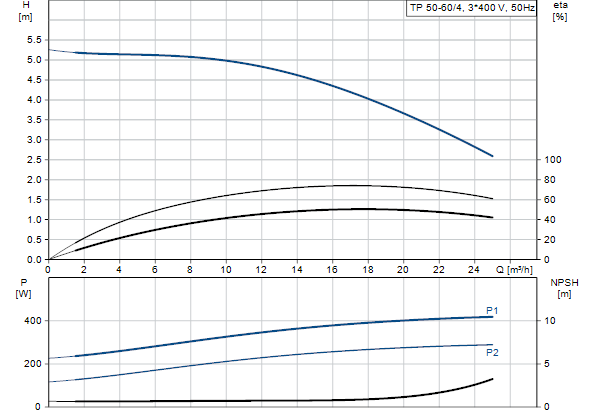

额定流量:		17.1 m³/ h
额定水头:		4.2米
实际叶轮直径:		126毫米
主要的轴封:		BQQE
曲线公差:		ISO9906:2012 3 b

材料:
泵壳体:		铸铁
		EN-JL1040
		ASTM A48-40 B
叶轮:		不锈钢
		喧嚣W.-Nr。1.4301
		符合美国钢铁协会的304

安装:
环境温度范围:		-30 . .40°C
最大工作压力:		10条
法兰标准:		喧嚣
管道连接:		DN 50
泵吸入口:		DN 50
泵出口:		DN 50
压力等级:		PN 6/10

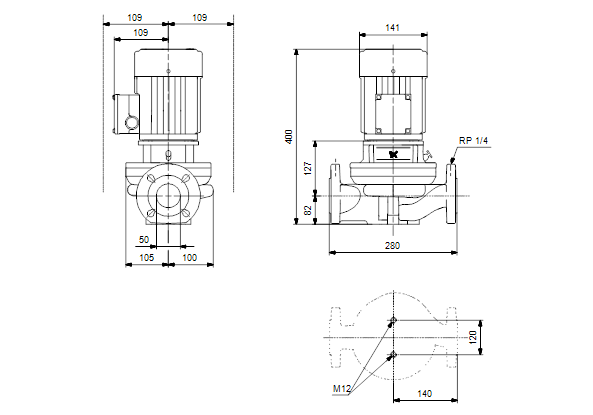

以港到港长度:		280毫米
电机法兰尺寸:		FT85

电子数据:
发动机类型:		71 b
额定功率—P2:		0.37千瓦
泵所需功率(P2):		0.37千瓦
电源频率:		50赫兹
额定电压:		3 × 220-240D/380-415Y V
额定电流:		1, 90/1, 10
起动电流:		400 - 440年%
Cos -功率因数:		0, 77 - 0, 67
额定转速:		1400 - 1420转
效率:		66年,0%
电机满载效率:		66.0%
3/4负载时电机效率:		72.2%
1/2负载时电机效率:		67.6%
极数:		4
外壳等级(IEC 34-5):		55尘埃/喷射
绝缘等级(IEC 85):		F

其他:
最小效率指数，MEI≥:		0.70
ErP状态:		EuP独立/刺激。
净重:		28.4公斤
总重量:		31.9公斤
海运体积:		0.06 m³
丹麦VVS号:		38 1823.060
挪威联盟号:		NRF没有9043565
