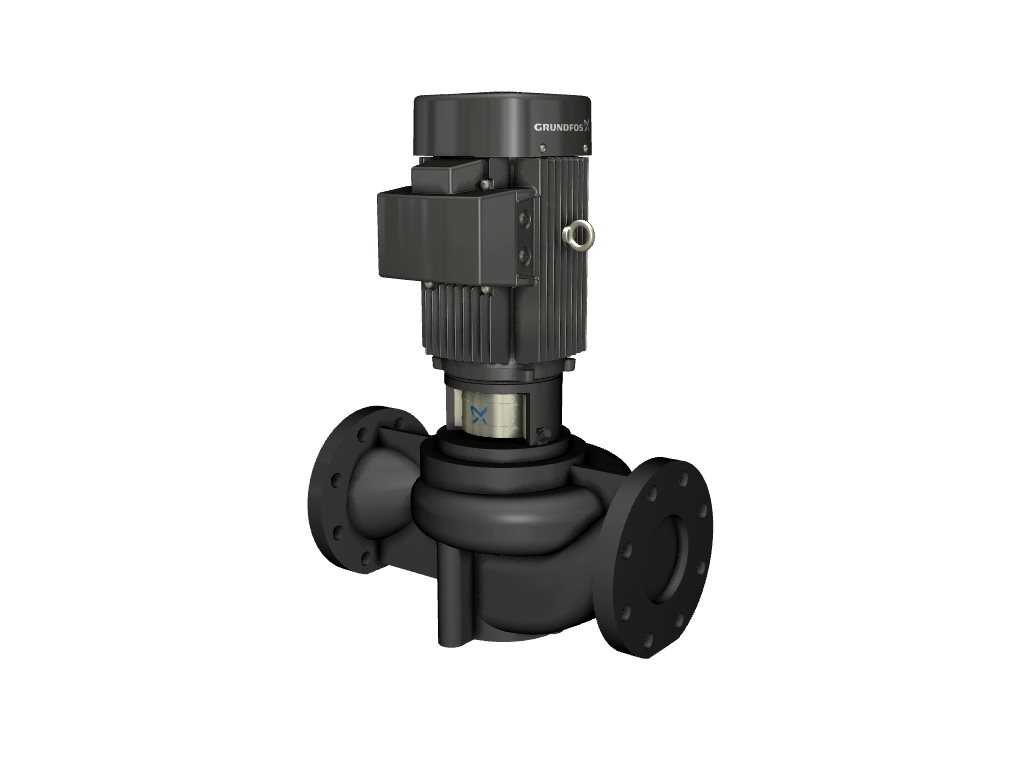

格兰富TP 100-60/4-A-F-A-BQQE 400Y 50HZ
产品ID: 98182508

Tp 100-60/4 a-f-a-bqqe

单级，紧密耦合，蜗壳泵具有相同直径的在线吸入和排出口。该泵采用顶抽式设计，即动力头(电机、泵头和叶轮)可拆卸以进行维护或维修，而泵壳则保留在管道中。该泵装有不平衡橡胶波纹管密封。轴封符合en12756。管道连接通过pn10 DIN法兰(EN 1092-2和ISO 7005-2)。泵装有风扇冷却的异步电机。

订单信息

下载

规范

液体:
注入的液体:		水
液体温度范围:		-25 . .120°C
操作时液体温度:		20°C
密度:		998.2公斤/ m³

技术:
泵转速数据:		1430转
额定流量:		63 m³/ h
额定水头:		5.04米
实际叶轮直径:		144毫米
主轴密封:		BQQE

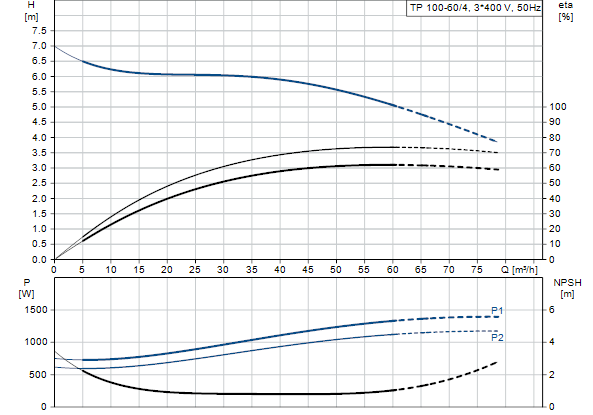

曲线公差:		ISO9906:2012 3 b

材料:
泵壳体:		铸铁
		EN-JL1040
		Astm a48-40 b
叶轮:		不锈钢
		喧嚣W.-Nr。1.4301
		符合美国钢铁协会的304

安装:
环境温度范围:		-30 . .60°C
最大工作压力:		10条
法兰标准:		喧嚣
管道连接:		DN 100
泵吸入口:		DN 100
泵出口:		DN 100
压力等级:		PN 10

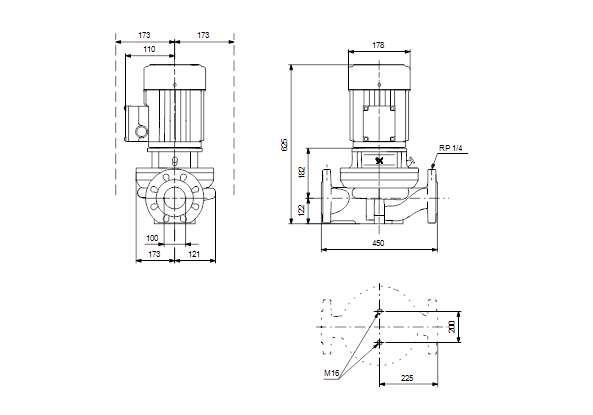

以港到港长度:		450毫米
电机法兰尺寸:		FT115

电子数据:
发动机类型:		90年某人
IE效率类:		IE3
额定功率- P2:		1.1千瓦
泵所需功率(P2):		1.1千瓦
电源频率:		50赫兹
额定电压:		3 x 220-240D/380-415Y V
额定电流:		4、85/2 80 A
起动电流:		820 - 900年%
Cos -幂因子:		0, 71 - 0, 64
额定转速:		1450 - 1460转
效率:		84年IE3, 1%
电机满载时效率:		84.1%
3/4负载时电机效率:		84.6%
1/2负载时电机效率:		82.9%
极数:		4
外壳等级(IEC 34-5):		55尘埃/喷射
绝缘等级(IEC 85):		F

其他:
最小效率指数MEI≥:		0.70
ErP状态:		EuP独立/刺激。
净重:		61.6公斤
总重量:		68.2公斤
海运体积:		0.16 m³
丹麦VVS编号:		38 1826.060
挪威NRF编号:		NRF编号9043599
