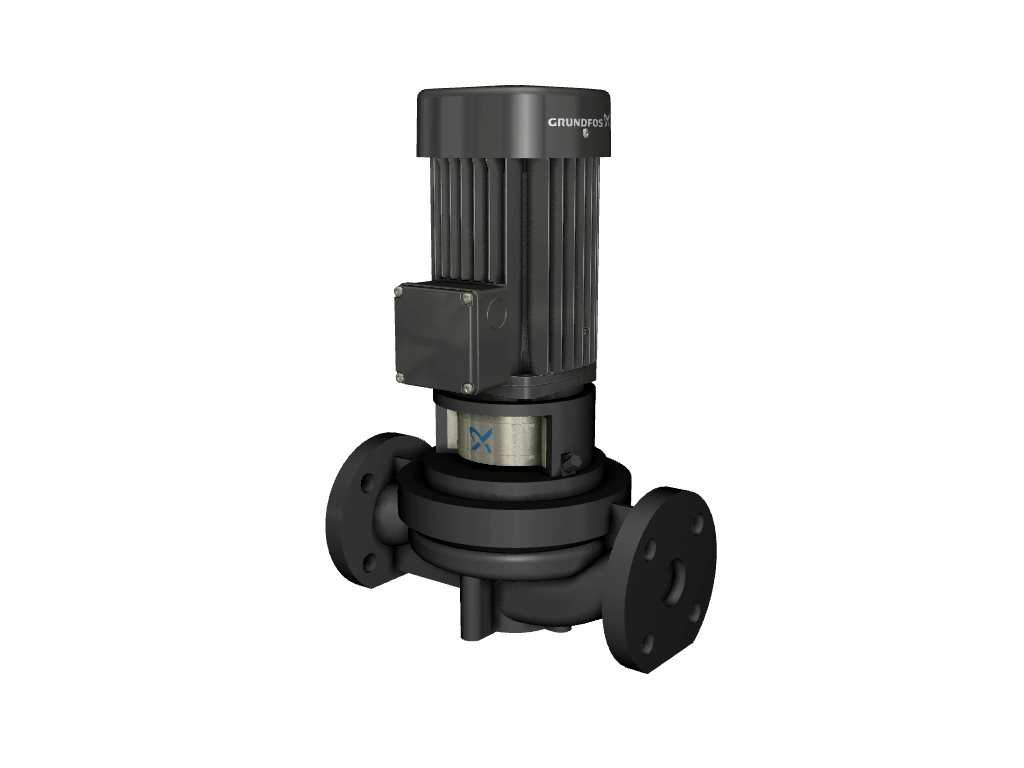

Grundfos TP 40-230/2-A-F-A-BQQE 400Y 50Hz
产品ID：98066916

TP 40-230/2 A-F-A-BQE

单阶段，紧密耦合的旋转泵，带有在线吸力和相同直径的放电端口。该泵是最高弹出的设计，即可以卸下电动头（电机，泵头和叶轮）进行维护或服务，而泵壳保留在管道中。该泵装有不平衡的橡胶风琴密封。轴密封根据EN 12756表示。管道连接是通过PN 16 DIN法兰（EN 1092-2和ISO 7005-2）。该泵装有风扇冷却的异步电动机。

Grundfos TP 40-230/2-A-F-A-BQQE 400Y 50Hz

订单信息

下载PDF

规格

液体：
泵送液体：		水
液体温度范围：		-25 .. 120°C
操作过程中的液体温度：		20°C
密度：		998.2 kg/m³

技术的：
泵数据的速度：		2835 rpm

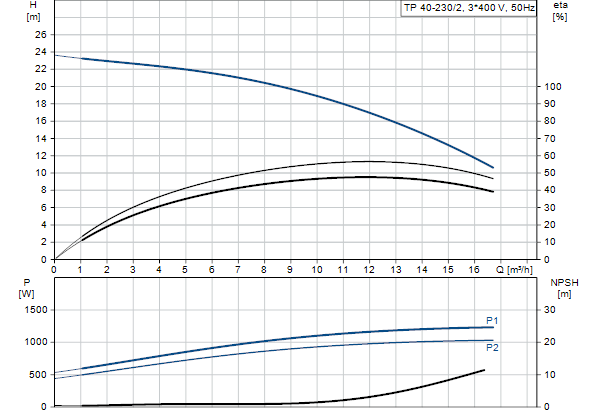

额定流程：		12立方米/H
评分头：		17 m
实际的叶轮直径：		138毫米
主轴密封：		bqqe
曲线公差：		ISO9906：2012 3B

材料：
泵外壳：		铸铁
		EN-JL1040
		ASTM A48-40 b
叶轮：		不锈钢
		Din W.-nr.1.4301
		AISI 304

安装：
环境温度范围：		-30 .. 60°C
最大工作压力：		16条
法兰标准：		din
管道连接：		DN 40
泵入口：		DN 40
泵出口：		DN 40
压力等级：		第16页

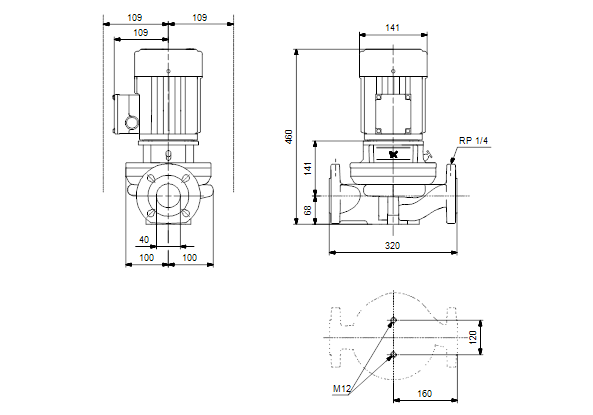

端口到端口长度：		320毫米
电动机的法兰尺寸：		FT100

电气数据：
电机类型：		80C
IE效率课：		IE3
额定功率-P2：		1.1 kW
泵要求的电源（P2）：		1.1 kW
主频率：		50 Hz
额定电压：		3 x 220-240D/380-415Y V
额定电流：		4,35/2,50 a
开始电流：		450-500％
cos phi-功率因数：		0,83-0,76
额定速度：		2840-2870 rpm
效率：		IE3 82,7％
全负载时的电动效率：		82.7％
3/4负载下的运动效率：		84.6％
1/2负载下的运动效率：		85.4％
杆数：		2
外壳类（IEC 34-5）：		55尘埃/喷气
绝缘班（IEC 85）：		F

其他：
最低效率指数，MEI≥：		0.61
ERP状态：		EUP独立/产品。
净重：		29.3公斤
总重量：		32.8公斤
运输量：		0.06立方米
丹麦VVS号：		381812230
挪威NRF号：		NRF No 9043537
