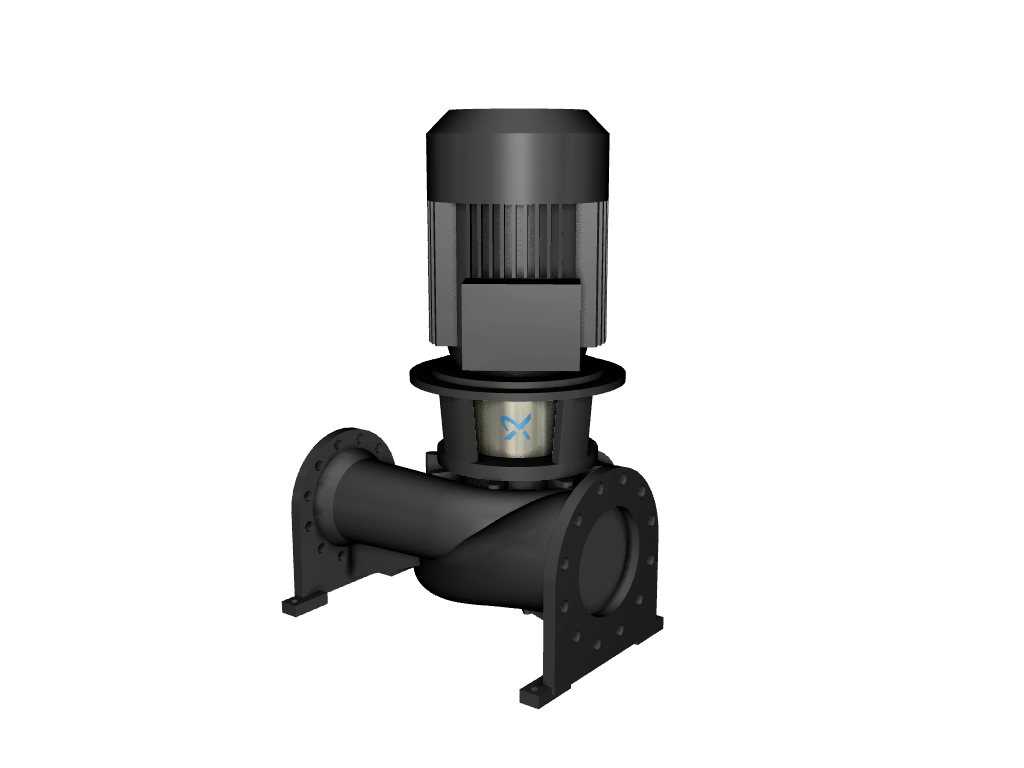

Grundfos TP 200-280/4 A-F-A-DBUE 3X400D/690Y 50Hz
产品ID：96162109

TP 200-280/4 A-F-A-DBUE

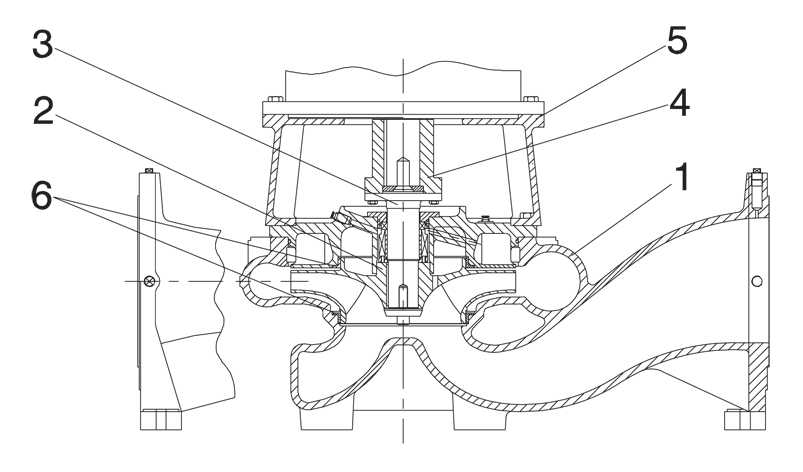

单阶段，紧密耦合的，带有在线吸力和排放端口的摩力泵。该泵是最高弹出的设计，即可以卸下电动头（电机，泵头和叶轮）进行维护或服务，而泵壳保留在管道中。泵装有平衡的O形封密封。轴密封根据EN 12756表示。管道连接是通过PN 25 DIN法兰（EN 1092-2和ISO 7005-2）。该泵装有风扇冷却的异步电动机。

订单信息

下载PDF

规格

液体：
泵送液体：		水
液体温度范围：		0 .. 150°C
操作过程中的液体温度：		20°C
密度：		998.2 kg/m³

技术的：
泵数据的速度：		1480 rpm
额定流程：		450立方米/H
评分头：		16 m
实际的叶轮直径：		285毫米
主轴密封：		dbue
曲线公差：		ISO9906：2012 3B

材料：
泵外壳：		延性铸铁
		EN-JS1020
		ASTM A 395
叶轮：		延性铸铁
		EN-JS1030
		ASTM A 536 60-40-18

安装：
环境温度范围：		-20 .. 55°C
最大工作压力：		25条
法兰标准：		din
管道连接：		DN 250 / DN 200
泵入口：		DN 250
泵出口：		DN 200
压力等级：		PN 25

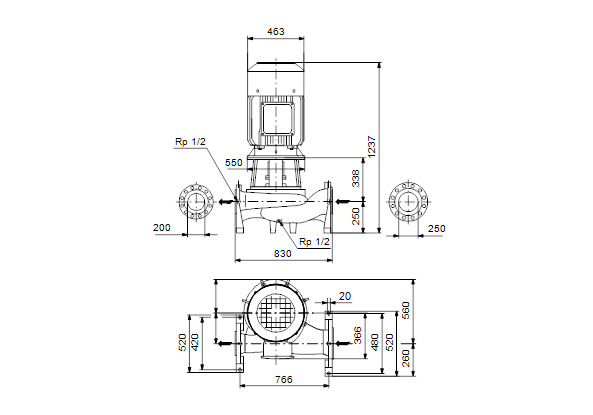

端口到端口长度：		830毫米
电动机的法兰尺寸：		FF400

电气数据：
电机类型：		西门子
IE效率课：		IE3
额定功率-P2：		37 kW
泵要求的电源（P2）：		37 kW
主频率：		50 Hz
额定电压：		3 x 380-420d/660-725y V
额定电流：		69,0-64,0/39,5-37,0 A
开始电流：		640-640％
cos phi-功率因数：		0,86
额定速度：		1480 rpm
效率：		IE3 93,9％
全负载时的电动效率：		93.9-93.9％
3/4负载下的运动效率：		94.5-94.5％
1/2负载下的运动效率：		94.4-94.4％
杆数：		4
外壳类（IEC 34-5）：		55（防水/灰尘）
绝缘班（IEC 85）：		F

其他：
净重：		630公斤
总重量：		785公斤
运输量：		2.29立方米
