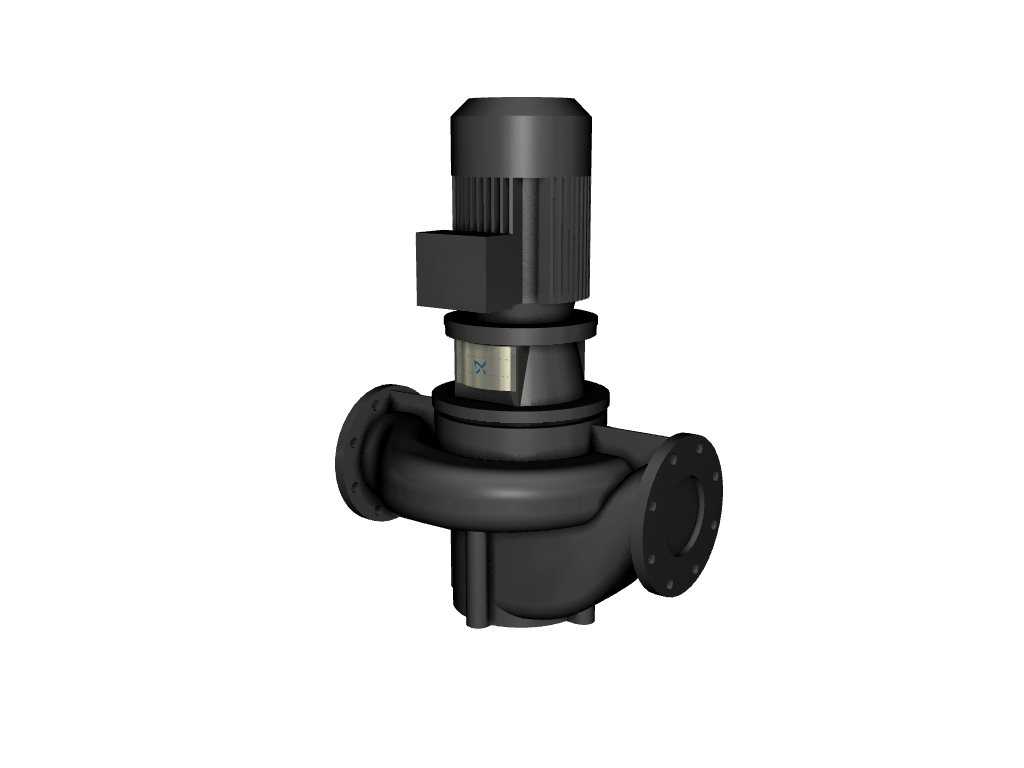

格兰富TP 125-70/6-A-F-A-BQQE 400D 50HZ
产品编号:96109729

Tp 125-70/6 a-f-a-bqqe

单级，紧密耦合的蜗壳泵，具有相同直径的直列吸入和排出口。该泵采用顶拔式设计，即动力头(电机、泵头和叶轮)可以拆卸下来进行维护或维修，而泵壳则保留在管道中。泵配有不平衡橡胶波纹管密封。轴封符合en12756。管道连接通过pn16 DIN法兰(EN 1092-2和ISO 7005-2)。泵配有风扇冷却异步电动机。

订单信息

下载

规范

液体:
注入的液体:		水
液体温度范围:		-25 . .120°C
运行时液体温度:		20°C
密度:		998.2公斤/ m³

技术:
泵转速数据:		970转
额定流量:		112 m³/ h
额定水头:		5.7米
实际叶轮直径:		216毫米
主轴密封:		BQQE
曲线公差:		ISO9906:2012 3 b

材料:
泵壳体:		铸铁
		EN-JL1040
		Astm a48-40 b .
叶轮:		铸铁
		EN-JL1030
		Astm a48-30 b

安装:
环境温度范围:		-20 . .55°C
最大工作压力:		16条
法兰标准:		喧嚣
管道连接:		DN 125
泵吸入口:		DN 125
泵出口:		DN 125
压力等级:		PN 16
以港到港长度:		620毫米
电机法兰尺寸:		FF215

电子数据:
发动机类型:		西门子
IE效率等级:		IE3
额定功率—P2:		2.2千瓦
泵所需功率P2:		2.2千瓦
电源频率:		50赫兹
额定电压:		3 x 380-420D/660-725Y V
额定电流:		5、30-4 80/3 00-2 80 A
起动电流:		680 - 680年%
Cos -幂因数:		0,8
额定转速:		970转
效率:		84年IE3, 3%
电机满载效率:		84.3 - -84.3%
电机效率在3/4负载:		84.9 - -84.9%
1/2负载时电机效率:		83.6 - -83.6%
杆数:		6
外壳等级(IEC 34-5):		55尘埃/喷射
绝缘等级(IEC 85):		F

其他:
最小效率指数，MEI≥:		0.62
ErP状态:		EuP独立/刺激。
净重:		171公斤
总重量:		190公斤
海运体积:		1.12 m³
