格兰TP 80-700 / 2-A-F-A-BAQE 400D 50HZ
产品编号：96108706

TP 80-700 / 2 A-F-A-BAQE

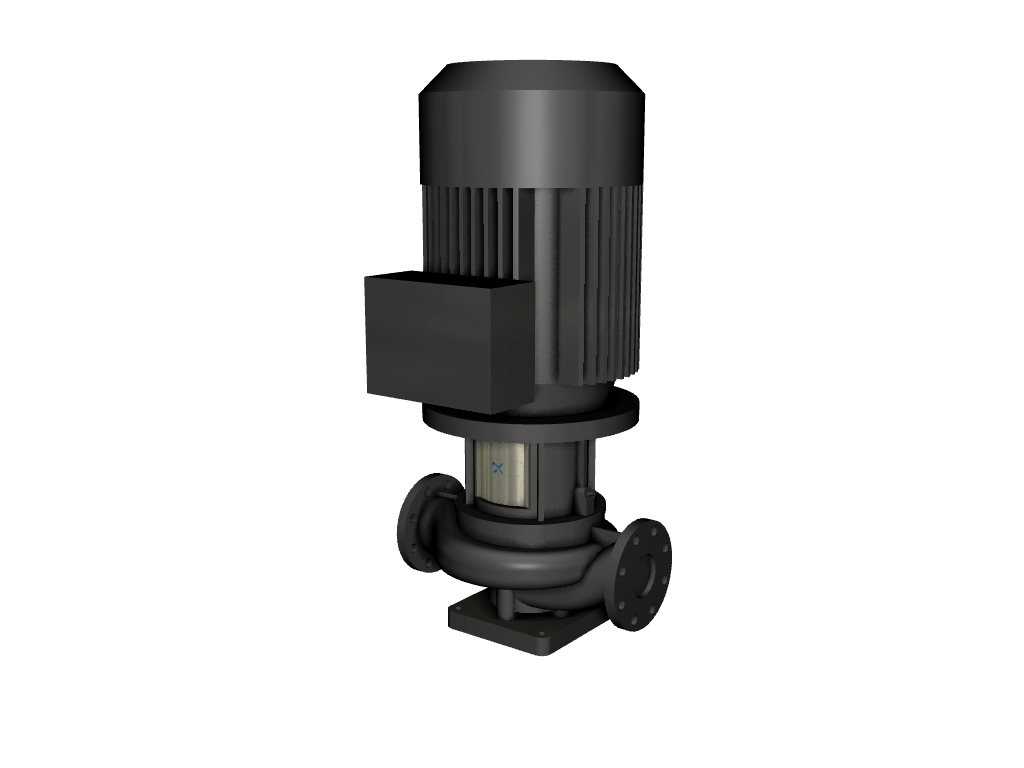

单级，紧耦合，蜗壳泵具有相同的直径的在线吸入和排出端口。该泵是顶部拉出的设计，即，动力头（马达，泵压头和叶轮）可以用于维护或服务，而在泵壳体残留在管道中移除的。该泵装有一个不平衡橡胶波纹管密封。轴密封件是根据EN 12756.管道连接是通过PN 16个DIN法兰（EN 1092-2和ISO 7005-2）。该泵装有一个风扇冷却异步电动机。

订单信息

下载PDF.

规格

液体：
泵送液体：		水
液体温度范围：		0 .. 120℃
操作期间液体温度：		20℃下
密度：		998.2公斤/立方米

技术的：
速度泵数据：		2950 RPM
额定流量：		132立方米/小时
额定扬程：		59.7米
实际叶轮直径：		219毫米
初级轴密封件：		BAQE

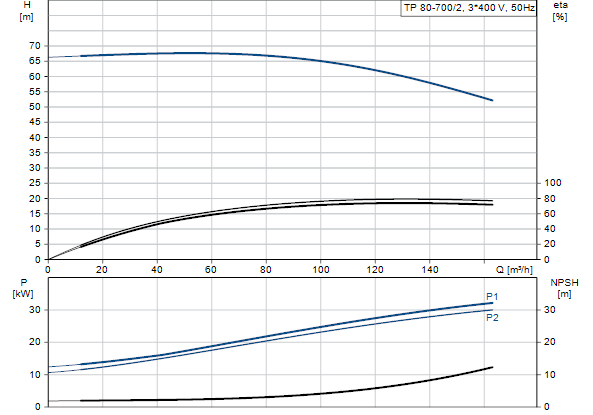

曲线公差：		ISO9906：2012 3B

材料：
泵壳：		铸铁
		EN-JL1040
		ASTM A48-40乙
叶轮：		铸铁
		EN-JL1030
		ASTM A48-30乙

安装：
的环境温度：		-20 .. 55°C
最大工作压力：		16巴
法兰标准：		din
管道连接：		DN 80
泵入口：		DN 80
泵出口：		DN 80
压力等级：		PN 16
端口到端口长度：		500毫米
电机法兰尺寸：		FF350

电气数据：
电机类型：		西门子
IE效率等级：		IE3
额定功率 - P2：		30千瓦
功率（P2）的泵所需：		30千瓦
电源频率：		50 Hz.
额定电压：		3×380-420D / 660-725Y V
额定电流：		56,0-51,0 / 32,0-29,5甲
启动电流：		660-660％
COS披 - 功率因数：		0,86
额定转速：		2955 RPM
效率：		IE3 93.3％
在满负荷电机效率：		93.3-93.3％
在3/4负载电动机效率：		93.6-93.6％
在1/2负载电动机效率：		93.4-93.4％
杆数：		2
防护等级（IEC 34-5）：		55防尘/喷
绝缘等级（IEC 85）：		F

其他：
最低效率指数，MEI≥：		0.70
ErP的状态：		EuP指令的独立/生产。
净重：		316公斤
总重量：		345千克
货量：		1.12立方米
丹麦VVS编号：		382764701
