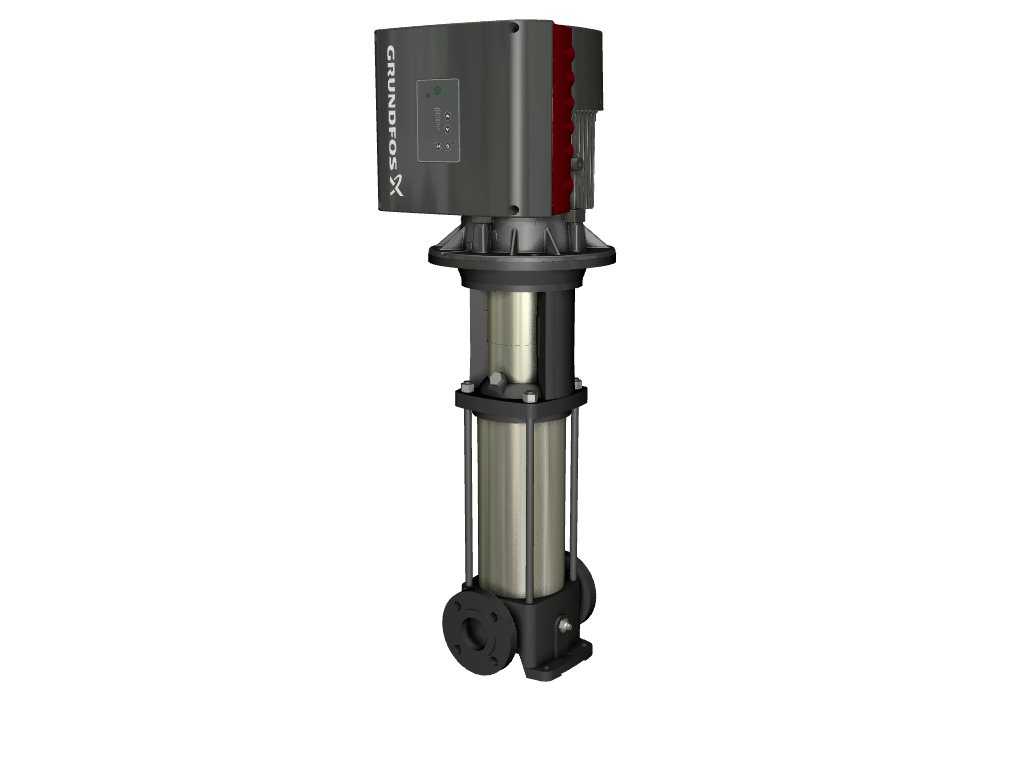

格兰富CRE15-08 A-F-A-E-HQQE 3 x380 60 HZ - 500
产品编号:99071870

- 8 CRE A-F-A-E-HQQE

立式多级离心泵,抽吸和放电端口在同一水平(内联)使安装在水平单管系统。铸铁泵头和基地——其他接触液体的部件都是不锈钢。筒轴密封确保高可靠性、安全处理和简单的服务和访问。电力传输是通过严格的分离耦合。管道工程通过DIN法兰连接。

风扇冷却,泵装有三相永磁同步电动机。电机效率分为IE5依照IEC 60034-30-2。电机包括变频器和电动机接线盒的PI控制器。这使连续变量控制电机的速度,这使得适应给定要求的性能。电动机接线盒上的控制面板使泵的设置所需的定位点以及设置“分钟”。或者“Max”。操作或“停止”。控制面板提供了视觉上的格兰富眼睛指示器指示泵的状态:

“上电”:电机运行(旋转绿色指示灯)或不运行(永久绿色指示灯)
“警告”:电机仍在运行(旋转黄色指示灯)或已停止(永久黄色指示灯)
“报警”:电动机停止(红色指示灯闪烁)。

沟通与格兰富的水泵有可能通过远程(附件)。远程控制可以进一步设置以及阅读的一些参数,比如“实际价值”、“速度”、“电源输入”和“能耗”。

格兰富CRE15-08 A-F-A-E-HQQE 3 x380 60 HZ - 500

订单信息

下载

规范

液体:
注入的液体:		水
液体温度范围:		-20 . .120°C
液体温度在操作:		20°C
密度:		998.2公斤/ m³

技术:
速度泵数据:		3529转
额定流量:		20.5 m³/ h
额定水头:		130.1米
泵的方向:		垂直
轴封装置:		单
轴封的代码:		HQQE
铭牌上的批准:		CE、EAC, ACS
曲线公差:		ISO9906:2012 3 b

材料:
基础:		铸铁
		EN 1561 EN - gjl - 200
		ASTM A48-25B
叶轮:		不锈钢
		在1.4301
		符合美国钢铁协会的304
轴承:		原文如此

安装:
最大环境温度:		50°C
最大工作压力:		16条
最大压力在规定临时:		16条/ 120°C
		16条/ -20°C
类型的连接:		喧嚣
大小的输入连接:		DN 50
出口接头的尺寸:		DN 50
管道连接的压力等级:		PN 25
法兰等级入口:		300磅
电机法兰尺寸:		FF300

电子数据:
汽车标准:		IEC
发动机类型:		160年mh
即效率类:		IE5
额定功率- P2:		11千瓦
权力(P2)所需的泵:		11千瓦
电源频率:		50赫兹
额定电压:		3 x 380 - 500 V
额定电流:		20 3-16 0
Cosφ-功率因数:		0,93 - 0,90
额定转速:		360 - 4000转
效率:		93年,1%
电动机在满载效率:		93.1%
外壳类(IEC 34-5):		IP55
绝缘等级(IEC 85):		F

控制:
变频器:		内置的
压力传感器:		N

其他:
最低效率指数,梅≥:		0.70
净重:		122公斤
总重量:		154公斤
海运体积:		0.619 m³
丹麦VVS号:		386004008
