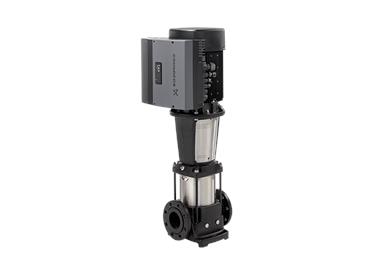

格兰富CRE120-1 A-F-A-E-HQQE 3 x400 60赫兹
产品编号:96856376

A-F-A-E-HQQE CRE 120 - 1
垂直、non-self-priming多级串联,离心泵安装在管道系统和安装基础。欧洲杯四强彩票奖金

泵具有以下特点:

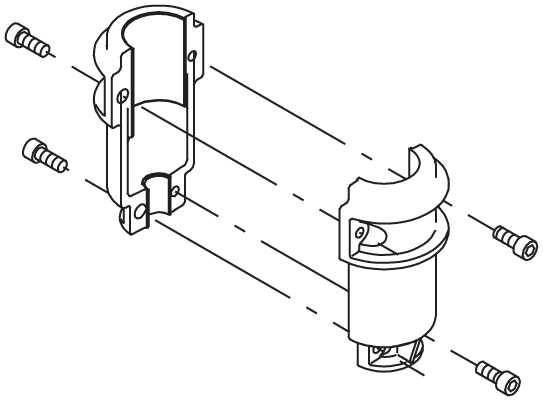

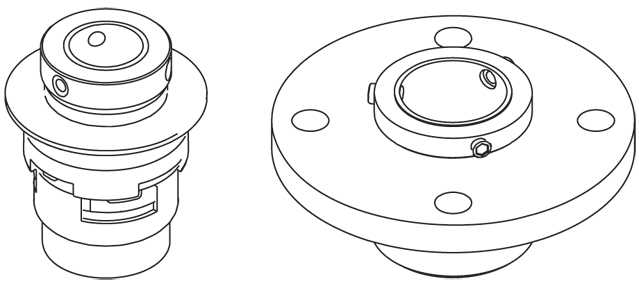

叶轮和中间室的 轴封有装配长度根据EN 12756。 电力传输是通过铸铁分离耦合。

泵配备有IEC-flanged三相兆欧电机与变频器和比例积分控制器集成在电机接线盒。不需要额外的电动机保护电机和电子由集成过载保护和温度保护。

外部传感器可以连接如果控制泵操作基于例如流量、压差或温度是必需的。

一个控制面板使泵的设置所需的定位点以及设置最小或最大操作或停止。控制面板指示灯“操作”和“断层”。

与格兰富的水泵有可能通过沟通R100中远程控制使进一步的设置以及阅读的一些参数,比如“实际价值”、“速度”、“电源输入”和“能耗”。

接线盒拥有终端的连接:

泵启动/停止(潜在自由接触), 外部通过模拟信号远程设置定位点,0 - 5 V, 0 - 10 V, 0 (4) - 20 mA, 5 V电压供应选点电位计,Imax = 5, 传感器,0 - 5 V, 0 - 10 V, 0 (4) - 20 mA, 24 V电压供应传感器,Imax = 40 mA, 输入强制控制最小,最大,外部故障或Flowswitch(潜在自由接触), 潜在自由与转换触点故障信号继电器,报告故障,操作或准备好了, RS485 GENIbus。

规范

控制:
变频器:		内置的
压力传感器:		N
液体:
注入的液体:		水
液体温度范围:		-30 . .120°C
液体温度在操作:		20°C
密度:		998.2公斤/ m³
技术:
速度泵数据:		3540转
额定流量:		144 m³/ h
额定水头:		27.9米
泵的方向:		垂直
轴封装置:		单
轴封的代码:		HQQE
铭牌上的批准:		CE、EAC, ACS

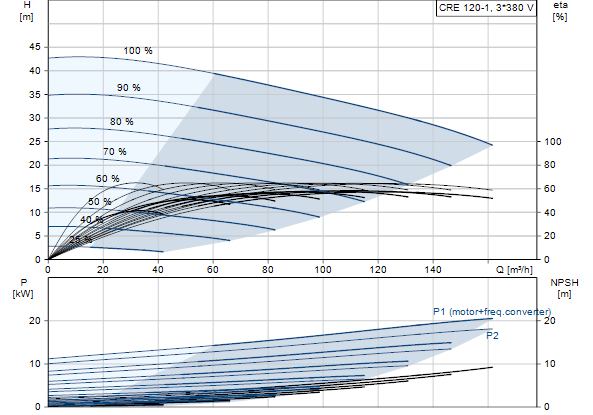

曲线公差:		ISO9906:2012 3 b
材料:

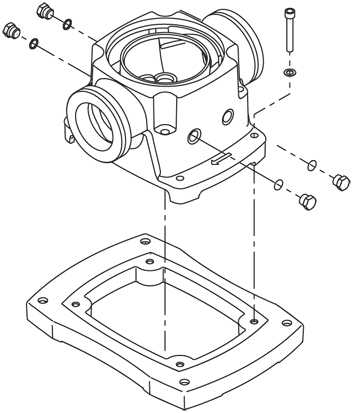

基础:		铸铁
		EN 1563 EN -数次- 500 - 7
		ASTM A536 80-55-06
叶轮:		不锈钢
		在1.4301
		符合美国钢铁协会的304
轴承:		原文如此
支持轴承:		Graflon
安装:
最大环境温度:		40°C
最大工作压力:		30条
最大压力在规定临时:		30条/ 120°C
		30条/ -30°C
类型的连接:		喧嚣
大小的输入连接:		DN 125
出口接头的尺寸:		DN 125
管道连接的压力等级:		PN 40
电机法兰尺寸:		FF300
电子数据:
汽车标准:		IEC
发动机类型:		160磅
即效率类:		IE3
额定功率- P2:		18.5千瓦
权力(P2)所需的泵:		18.5千瓦
电源频率:		50赫兹
额定电压:		3 x 380 - 480 V
额定电流:		37 0-31 0
Cosφ-功率因数:		0,91 - 0,88
额定转速:		480 - 3540转
效率:		92年IE3, 4%
电动机在满载效率:		92.4%
极数:		2
外壳类(IEC 34-5):		IP55
绝缘等级(IEC 85):		F
其他:
最低效率指数,梅≥:		0.7
净重:		248公斤
总重量:		309公斤
海运体积:		1.02 m³
